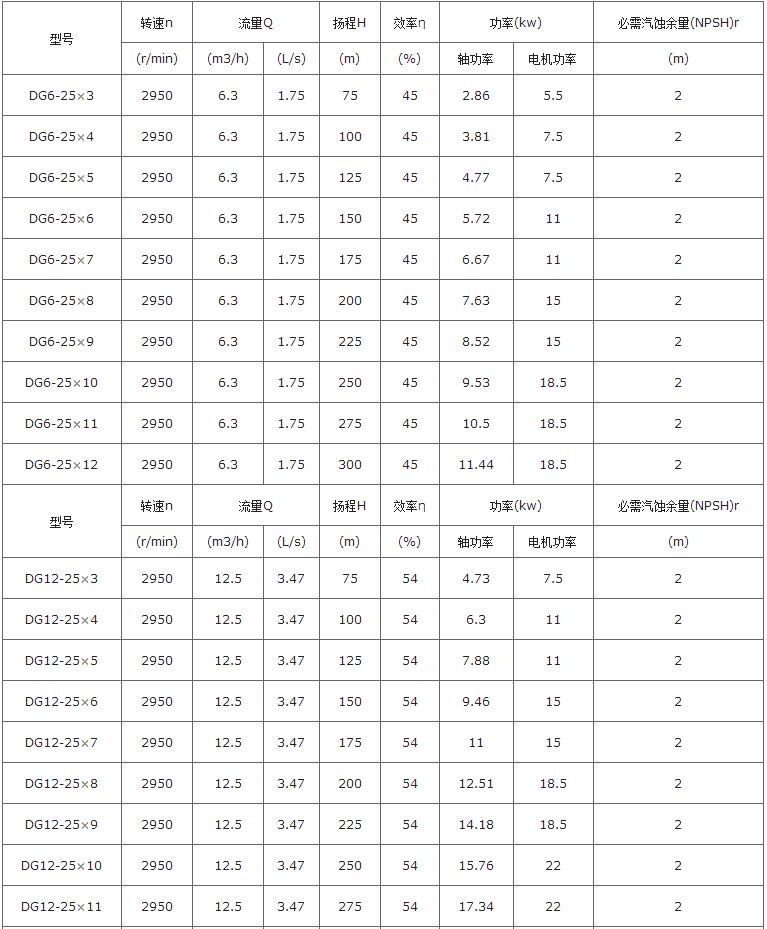

DG型卧式多级泵--产品概述
D/DG型卧式多级泵系卧式单吸多级分段式离心泵,采用了 推荐使用的高效节能产品的水力模型,具有效率高、性能范围广、运转安全平稳、噪音低、寿命长、安装维修方便等优点。 产品可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。 泵进口允许压力小于0.6MPa。

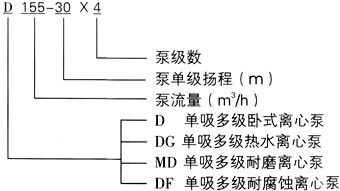

DG型卧式多级泵--型号意义
DG型卧式多级泵--产品特点
DG型卧式多级泵--结构图
DG型卧式多级泵--结构说明
1、水力模型 ，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
DG型卧式多级泵--结构图

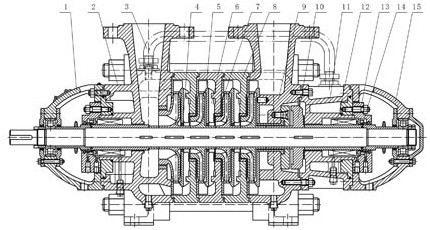

填料密封
 | |||||
| 1 | 轴承体 | 6 | 导叶 | 11 | 尾盖 |
| 2 | 进水段 | 7 | 密封环 | 12 | 填料密封部件 |
| 3 | 平衡水管 | 8 | 中段 | 13 | 水冷填料压盖 |
| 4 | 导叶套 | 9 | 出水段 | 14 | O型密封圈 |
| 5 | 叶轮 | 10 | 平衡盘 | 15 | 轴承部件 |

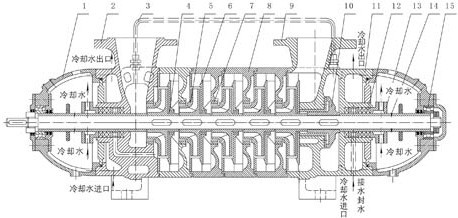

机械密封
 | |||||
| 1 | 轴承体 | 6 | 导叶 | 11 | 尾盖 |
| 2 | 进水段 | 7 | 密封环 | 12 | 机械密封部件 |
| 3 | 平衡水管 | 8 | 中段 | 13 | 水冷机械压盖 |
| 4 | 导叶套 | 9 | 出水段 | 14 | O型密封圈 |
| 5 | 叶轮 | 10 | 平衡盘 | 15 | 轴承部件 |
DG型卧式多级泵--结构说明
D/DG型卧式多级泵主要由定子、转子、轴承和轴封四大部分组成：
1、D/DG型卧式多级离心泵定子部分主要由吸入段、中段、吐出段和导叶等组成,有拉紧螺栓将各段夹紧,构成工作室。
2、D/DG型卧式多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。
3、D/DG型卧式多级离心泵轴承主要由轴承体、轴承和轴承压盖等组成,轴承用油脂或稀油润滑。
4、D/DG型卧式多级泵轴封采用软填料密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
5、D/DG型卧式多级离心泵转动泵通过弹性联轴器由原动机直接驱动。
DG型卧式多级泵可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。 泵进口允许压力小于0.6MPa。
