DBY型电动隔膜泵--产品概述
嘉金泵业新研制开发的XDBY型电动隔膜泵，采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化 采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力≤3kgf/cm2的场合。
DBY型电动隔膜泵--型号意义
DBY型电动隔膜泵--产品特点
1、结构紧凑、体积小、重量轻、装拆方便；
2、传动效率高；
3、运转平稳、噪音低；
4、使用寿命长；
5、可无泄漏输送介质；
6、可承受空载运行；
7、不需灌引水，能自吸；
8、通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过；
9、由于隔膜将被输送介质和传动机械件分开，所以介质 不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
DBY型电动隔膜泵--正确选型
本电动隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：
1.丁晴隔膜；主要用于耐油场合。
2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶，专用于食品饮料的输送。
型 号 | 流量 （m3/h） | 扬程 （m） | 吸程 （m） | 允许通 过颗粒直径 （mm） | 使用温度℃ | 转速 （r/min） | 电机功率 （KW） | |
铸铁 | 不锈钢 | |||||||
DBY-10 | 0.5 | 30 | 7 | 1 | 90 | 150 | 1450 | 0.37 |
DBY-15 | 0.75 | 30 | 7 | 1 | 90 | 150 | 1450 | 0.5 |
DBY-25 | 3.5 | 30 | 7 | 2.5 | 90 | 150 | 1450 | 1.5 |
DBY-40 | 4.5 | 30 | 7 | 2.5 | 90 | 150 | 1450 | 1.5 |
DBY-50 | 6.5 | 30 | 7 | 3 | 90 | 150 | 1450 | 2.2 |
DBY-65 | 8 | 30 | 7 | 4.5 | 90 | 150 | 1450 | 2.2 |
DBY-80 | 16 | 30 | 7 | 8 | 90 | 150 | 1450 | 4 |
DBY-100 | 20 | 30 | 7 | 8 | 90 | 150 | 1450 | 4 |
DBY型电动隔膜泵适用范围：
1、 泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果浆、巧克力等。
2、 泵吸油漆、树胶、颜料。
3、 粘合剂和胶水等全部钟类可用泵吸取。
4、 各种瓦、瓷、砖器及陶器釉浆。
5、 油井钻好后，用泵吸沉积物及灌浆。
6、 泵吸各种污水。
7、 泵吸各种乳剂和填料。
8、 用泵为油轮、驳船清仓吸取仓内污水。
9、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、炕道、隧道、选矿、矿渣中的积水。
11、泵吸水泥灌浆及灰浆、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体

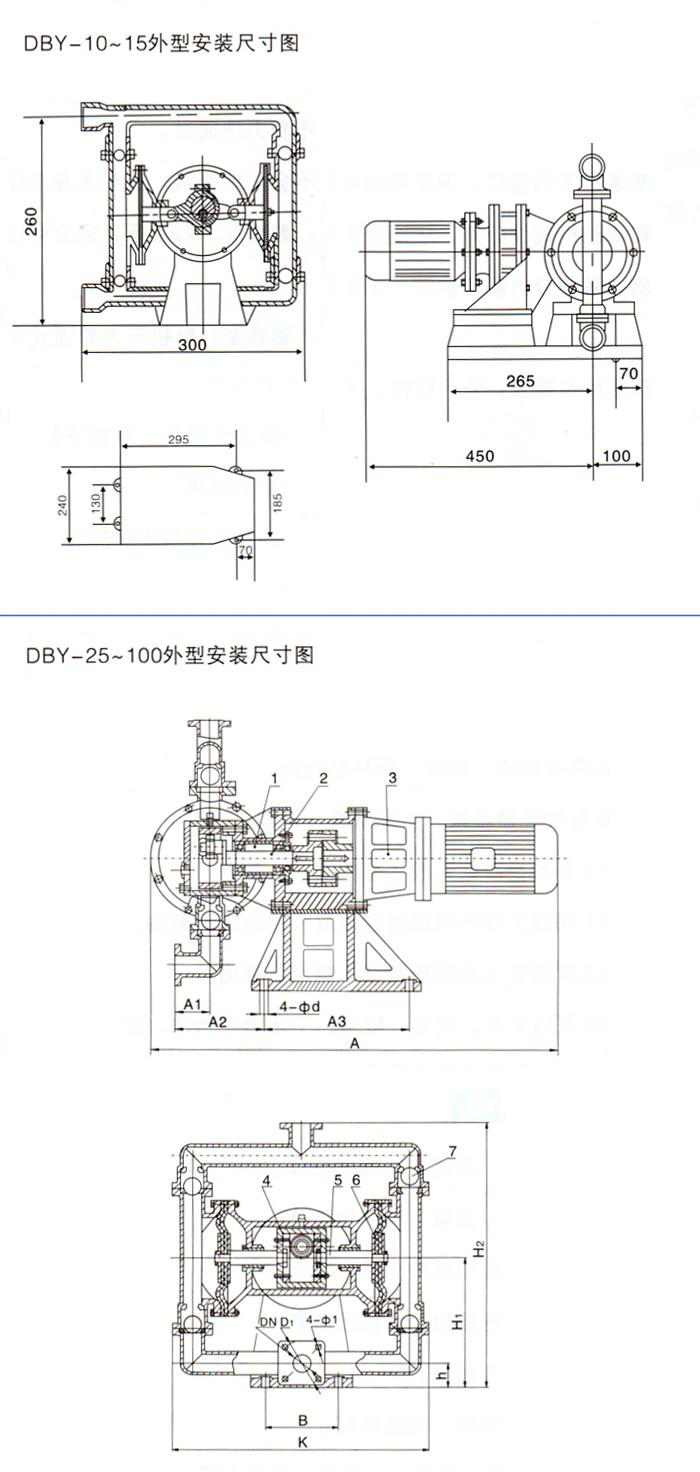

| 型号 | A | A1 | A2 | A3 | B | K | DN | D1 | Φ1 | Φd | h | H1 | H2 |
| DBY-25 | 900 | 75 | 160 | 300 | 180 | 550 | 25 | 75 | 11 | 17.5 | 110 | 315 | 620 |
| DBY-40 | 900 | 75 | 160 | 300 | 180 | 550 | 40 | 100 | 14 | 17.5 | 110 | 315 | 620 |
| DBY-50 | 960 | 140 | 250 | 370 | 240 | 550 | 50 | 110 | 14 | 17.5 | 85 | 360 | 820 |
| DBY-65 | 960 | 140 | 250 | 370 | 240 | 550 | 65 | 130 | 14 | 17.5 | 85 | 360 | 820 |
| DBY-80 | 900 | 110 | 0 | 700 | 390 | 800 | 80 | 150 | 17.5 | 17.5 | 130 | 470 | 980 |
| DBY-100 | 900 | 110 | 0 | 700 | 390 | 800 | 100 | 150 | 17.5 | 17.5 | 130 | 470 | 980 |
