产品详情
LQRY系列热油泵（导热油泵）--产品概述
LQRY系列导热油泵是吸取了国内外各类 的热油循环泵的特点研制的,在我国载热体加热系统中行到广泛的使用，具有结构合理、技术 、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，已经进入石油、化工、橡胶、塑料、制药、编织印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤350℃，是一种理想的热油循环泵。

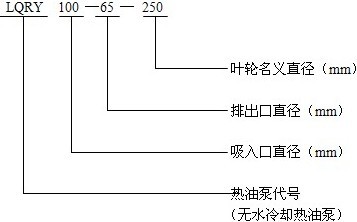

LQRY系列热油泵（导热油泵）--型号意义
LQRY系列热油泵（导热油泵）--产品特点
LQRY系列热油泵是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。
LQRY系列热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑， 后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。
采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。
LQRY系列热油泵，(1)采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态追应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了高温情况下的密封性能。
(2)采用第三代聚四氟乙烯（简称PTFE)做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍，耐腐蚀性能极强。

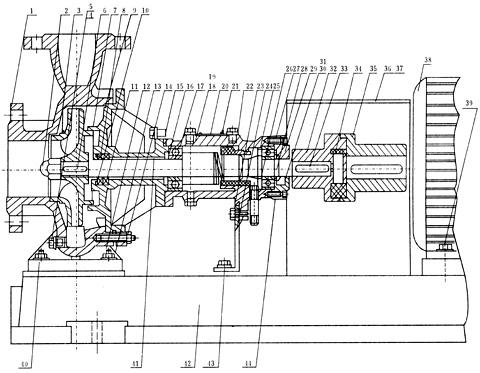

LQRY系列热油泵（导热油泵）--结构图
| 1 | 泵体 | 2 | 盖形螺母 | 3 | 叶轮 | 4 | 螺塞 | 5 | 铝热圈 |
| 6 | 平键 | 7 | 泵盖 | 8 | 孔用弹性档圈 | 9 | 铝垫圈 | 10 | 压圈 |
| 11 | 垫料 | 12 | 螺母 | 13 | 垫圈 | 14 | 螺栓 | 15 | 螺栓 |
| 16 | 泵轴 | 17 | 球轴承 | 18 | 轴承座 | 19 | 垫片 | 20 | 铝牌 |
| 21 | 铆钉 | 22 | 机械密封 | 23 | 螺栓 | 24 | 撑酶 | 25 | 垫圈 |
| 26 | 导油管 | 27 | 螺钉 | 28 | 垫圈 | 29 | 橡胶密封 | 30 | 轴承盖 |
| 31 | 垫片 | 32 | 泵联轴器 | 33 | 平键 | 34 | 弹性块 | 35 | 电机联轴器 |
| 36 | 罩壳 | 37 | 螺钉 | 38 | 电动机 | 39 | 螺栓 | 40 | 螺柱 |
| 41 | 垫圈 | 42 | 底座 | 43 | 垫圈 | 44 | 弹性挡圈 |
LQRY型导热油泵该泵可广泛使用于石油、油脂、锅炉、建筑、养路、制药、塑料、橡胶、含成纤维纺织、印染，食品等工业领域，是一种理想的热载体介质循环泵。使用温度≤350℃。
