2XZ型旋片式真空泵--产品概述
1.2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
2.在环境温度540范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。
3.进气口连续畅通大气运转不得超过一分种。
4.不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。
2XZ型旋片式真空泵--操作须知
1.极限真空不高及其消除
（1） 油位太低，有较大排气声，可加入清洁的真空泵油。
（2） 泵油为可凝性蒸汽所污染，可开气镇净化或更换新油。
（3） 泵口外接管道、容器、测试仪表管道、接头等漏气。大漏时，有大排气声，排气口有气排出，应找出漏气部位，进行消除。
（4） 进气咀或气镇阀橡胶密封图装配不当，损坏或老化，应调整或更换。
（5） 进油咀油孔堵塞，可拔出进油咀，疏通油孔。
（6） 真空系统严重污染，包括容器、管道等，应予清洗。
（7） 旋片弹簧折断，应予调换。
（8） 旋片、泵身或盖磨损，间隙过大，应进行检查，修整或调换。
（9） 泵温过高，应改善通风和冷却。如所抽气体温度太高，应予先冷却后再进入泵内。
2.喷油
（1） 油位过高，可入出多余油量。
（2） 减雾器中有泵油或杂物，应清除。
3.漏油
放油螺塞，油箱垫片损坏或装配不当，螺钉拧紧；
油标未拧紧，有机玻璃过热变形；
泵身部件与支座的连接挚垫片未垫好；
油封装配不当或磨损；应予调整或更换。
4.噪声
（1） 旋片弹簧折断，可调换弹簧。
（2） 有毛刺、脏物或变形，运转发生障碍，应检查修磨清洗。
（3） 轴承磨损，零件磨损。应修整或更换。
（4） 电机出毛病，应进行检查。
5.返油
(1) 止回阀未关好，停泵后，油位很快下降，可再开再停，观察变化或拆开检查。
(2) 两泵盖内油封装配不当或磨损，可进行调换。
(3) 泵盖或泵身平面不平整，可进行修整。
(4) 排气阀片损坏，应进行调换。
注：
检查真空泵的极限真空，以压缩式水银真空计为准
| 型号 | 2XZ-0.25 | 2XZ-0.5 | 2XZ-1 | 2XZ-2 | 2XZ-4 | 2XZ-8 | |
| 形式 | 直联双级串联旋片式 | ||||||
| 抽气速率 升/秒 | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| 极限真空 Pa | 6×10-1 | 6×10-2 | |||||
| 转速 转/分 | 1400 | ||||||
| 进气口直经 mm | Φ10 | Φ13 | Φ13 | Φ19 | Φ19 | Φ32 | |
| 用油量 MI | 0.3 | 0.42 | 0.4 | 0.48 | 0.55 | 0.7 | |
| 泵油温升 ℃ | 40 | 40 | 40 | 45 | 45 | 60 | |
| 电机功率 W | 0.12 | 0.18 | 0.25 | 0.37 | 0.55 | 0.75 | |

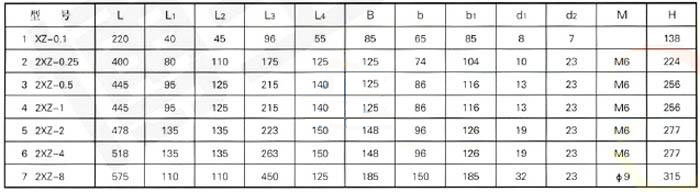

| 外型尺寸 毫米 | 长 | 400 | 445 | 445 | 478 | 518 | 510 |
| 宽 | 125 | 125 | 125 | 148 | 148 | 165 | |
| 高 | 224 | 256 | 256 | 227 | 227 | 282 | |
| 质量 Kg | 15 | 18 | 19 | 27 | 30 | 35 | |
| 噪音 分贝 | 64 | 64 | 66 | 68 | 70 | 74 | |
2XZ型旋片式真空泵可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
